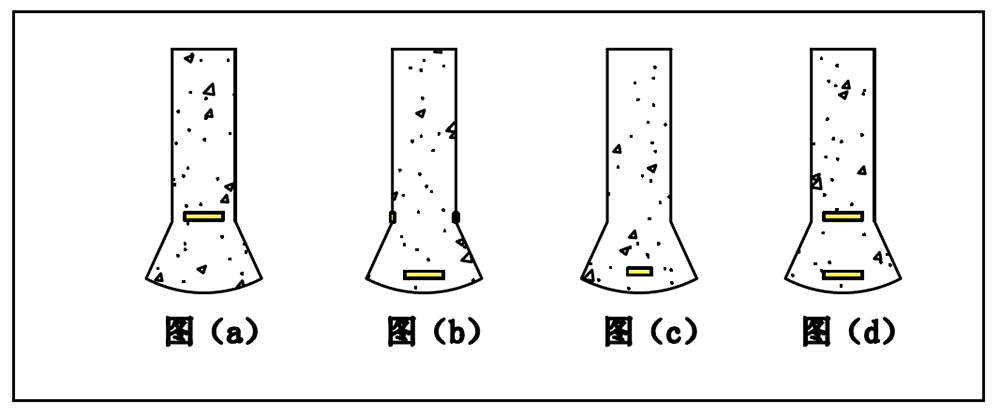

（1）方案一: 摩擦桩，桩身变径处以上满足反力要求，荷载箱埋设在桩身变径或以上处，如下图（a）；

（2）方案二：摩擦端承桩，利用扩径倒三角反力和上部分侧阻满足反力要求，荷载箱埋设在桩底且需在变径处埋设钢筋计（用于后期倒三角反力扣除），如下图（b）；

或埋设两个荷载箱，上荷载箱用于测量直身桩桩侧阻力，下荷载箱用于测量单位极限端阻力，在换算成整桩端阻力，最后得到整桩极限承载力，如下图（c）。

（3）方案三：端承桩不考虑侧阻，利用扩径倒三角反力和上部分侧阻不满足反力要求，埋设小面积荷载箱，测量单位面积极限端阻力，在再换算成整桩端阻力，如下图（d）。
